12路14路16路工業遙控器單向雙向可液晶屏顯示
瀏覽：2687 發布日期：2023/08/25 14:56:00
本產品型號DH-Z12F、DH-Z14F、DH-Z16F，標準工業級無線遙控器
面板不銹鋼布局，結構強度高，抗高溫，耐腐蝕，阻燃。

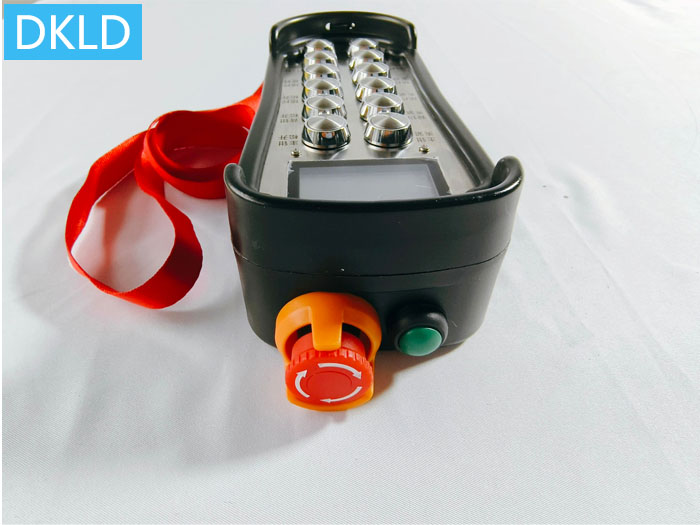

發射器面板布局：12個不銹鋼金屬按鍵，另有3個鈕子開關（小撥桿），頂部自帶遙控器系統本身的啟停按鈕，及歐規急停蘑菇頭旋鈕。
可執行功能：每個不銹鋼按鍵，各自對應1路常開點繼電器輸出（可按需定制常閉點輸出模式）；3個扭子開關（撥桿），每個扭子開關可執行前后2路開關量，自鎖保持模式，即為每個扭子開關各自對應2路常開點繼電器輸出控制（可按需定制常閉點輸出模式）；頂部啟動按鈕，用于啟動或關閉遙控器系統本機電源，急停用于切斷主輸出回路繼電器，即為用于斷開被控端總電源。本機型整機可對應總計19路開關量繼電器輸出。按鍵功能可通過程序化設定點動、自鎖、互鎖、非鎖、全互鎖、部分點動部分自鎖、部分互鎖部分非鎖等邏輯功能，設計靈活，編程模式調整，功能強大。
液晶屏顯示功能：本機型遙控器，可設計為單向控制模式，并可在液晶屏上顯示電量、信號強度、正在執行的動作功能說明（單向觸發顯示）、數字、文字、符號、數字+文字+符號等方式；亦可設計為雙向雙工回傳顯示方式，此時發射器即可發射又可接收信號，同理接收器即可接收又可發射回傳信號，回傳顯示內容可以為采集到的被控端的具體參數值如電壓值、電流值、噸位、溫度、濕度、工作頻率、張力等實時變化值，亦可針對某個動作功能是否精準執行進行回傳顯示，如“第8路開關量信號確認已經執行”、“第3路和第9路正在同步執行”等功能說明性顯示。
本機型工業遙控器（DHL-12F3B）基本參數：
遙控距離：100米（空曠范圍下），可據需定制200米、300米、500米、1000米等遠距離控制；
工作溫差：零下25°--零上80°，可在酷熱及嚴寒工況環境長期使用無影響；
發射器供電：3節5號干電池DC4.5V；
接收器供電：交直流12V-24V，可配置適用不同工作電壓的變壓器如適配AC380V、AC220V、AC36V、DC48V、AC110V等；
發射器尺寸及重量：20.5cm*8.8cm*4.0cm，380g（不計電池）；
接收器尺寸及重量：14.8cm*12cm*6.0cm，400g；
繼電器輸出觸點容量：250V/10A；
收發器功耗：發射端200mW，接收端10W；
工作頻率段：433MHz；
輸出可定制：485通信、232串口通信、CAN總線通信、高低電平信號、脈沖信號、I/O、模擬量信號、及特定協議如Moudbus、ProfiBUS、派爾高協議PELCO-D協議等。
標準配置：1臺發射器+1接收器為一套，可按需定制1發2收，1發3收，1發N收；或N發1收如2發1收、3發1收；或據需定制為N發M收、N發N收等典型多控多無線遙控方式；
選號功能操作：可針對同一個環境的多節點設備進行選號控制，選中號碼可通過液晶屏顯示直觀看到，程序化選號執行，選中被控號設備后，再進一步執行其各執行機構的無線遙控操作且選號數量沒有限制?；蝾?lèi)似硬件選號執行方式，即為選中哪個號，則對應的被控端設備的總電源回路接通，然后再執行其總電源接通后的各機構動作的執行。選號控制時，如果被控端設備電氣控制部分集中在一個配電箱內部，則一般配置1-3臺接收器設備即可，如果被控設備電氣控制部分分別在不同的配電箱內，則每臺配電箱均需各自配置一臺接收器。
本機型可定制為14路工業遙控器DHL-14F，具備14個不銹鋼按鍵，另外啟動+急停旋鈕；亦可定制為16路工業遙控器DHL-12F2B，布局12個不銹鋼按鍵+2個扭子開關，另有啟動+急停旋鈕；也可定制為18路工業遙控器即為本機型DHL-12F3B。
發射器面板布局：12個不銹鋼金屬按鍵，另有3個鈕子開關（小撥桿），頂部自帶遙控器系統本身的啟停按鈕，及歐規急停蘑菇頭旋鈕。
可執行功能：每個不銹鋼按鍵，各自對應1路常開點繼電器輸出（可按需定制常閉點輸出模式）；3個扭子開關（撥桿），每個扭子開關可執行前后2路開關量，自鎖保持模式，即為每個扭子開關各自對應2路常開點繼電器輸出控制（可按需定制常閉點輸出模式）；頂部啟動按鈕，用于啟動或關閉遙控器系統本機電源，急停用于切斷主輸出回路繼電器，即為用于斷開被控端總電源。本機型整機可對應總計19路開關量繼電器輸出。按鍵功能可通過程序化設定點動、自鎖、互鎖、非鎖、全互鎖、部分點動部分自鎖、部分互鎖部分非鎖等邏輯功能，設計靈活，編程模式調整，功能強大。
液晶屏顯示功能：本機型遙控器，可設計為單向控制模式，并可在液晶屏上顯示電量、信號強度、正在執行的動作功能說明（單向觸發顯示）、數字、文字、符號、數字+文字+符號等方式；亦可設計為雙向雙工回傳顯示方式，此時發射器即可發射又可接收信號，同理接收器即可接收又可發射回傳信號，回傳顯示內容可以為采集到的被控端的具體參數值如電壓值、電流值、噸位、溫度、濕度、工作頻率、張力等實時變化值，亦可針對某個動作功能是否精準執行進行回傳顯示，如“第8路開關量信號確認已經執行”、“第3路和第9路正在同步執行”等功能說明性顯示。
本機型工業遙控器（DHL-12F3B）基本參數：
遙控距離：100米（空曠范圍下），可據需定制200米、300米、500米、1000米等遠距離控制；
工作溫差：零下25°--零上80°，可在酷熱及嚴寒工況環境長期使用無影響；
發射器供電：3節5號干電池DC4.5V；
接收器供電：交直流12V-24V，可配置適用不同工作電壓的變壓器如適配AC380V、AC220V、AC36V、DC48V、AC110V等；
發射器尺寸及重量：20.5cm*8.8cm*4.0cm，380g（不計電池）；
接收器尺寸及重量：14.8cm*12cm*6.0cm，400g；
繼電器輸出觸點容量：250V/10A；
收發器功耗：發射端200mW，接收端10W；
工作頻率段：433MHz；
輸出可定制：485通信、232串口通信、CAN總線通信、高低電平信號、脈沖信號、I/O、模擬量信號、及特定協議如Moudbus、ProfiBUS、派爾高協議PELCO-D協議等。
標準配置：1臺發射器+1接收器為一套，可按需定制1發2收，1發3收，1發N收；或N發1收如2發1收、3發1收；或據需定制為N發M收、N發N收等典型多控多無線遙控方式；
選號功能操作：可針對同一個環境的多節點設備進行選號控制，選中號碼可通過液晶屏顯示直觀看到，程序化選號執行，選中被控號設備后，再進一步執行其各執行機構的無線遙控操作且選號數量沒有限制?；蝾?lèi)似硬件選號執行方式，即為選中哪個號，則對應的被控端設備的總電源回路接通，然后再執行其總電源接通后的各機構動作的執行。選號控制時，如果被控端設備電氣控制部分集中在一個配電箱內部，則一般配置1-3臺接收器設備即可，如果被控設備電氣控制部分分別在不同的配電箱內，則每臺配電箱均需各自配置一臺接收器。
本機型可定制為14路工業遙控器DHL-14F，具備14個不銹鋼按鍵，另外啟動+急停旋鈕；亦可定制為16路工業遙控器DHL-12F2B，布局12個不銹鋼按鍵+2個扭子開關，另有啟動+急停旋鈕；也可定制為18路工業遙控器即為本機型DHL-12F3B。
適用方向：可針對各類工程機械、起重機、架橋機、礦山機械、電氣馬達、環保設備、傳送傳輸設備、牽引機械、電動平板車、履帶車、機器人小車、AGV小車、貨架穿梭板小車、生產流水線、選號設備控制等進行18路或19路以?xún)?nèi)的開關量功能遙控操作。
