雙向信號無線傳輸器

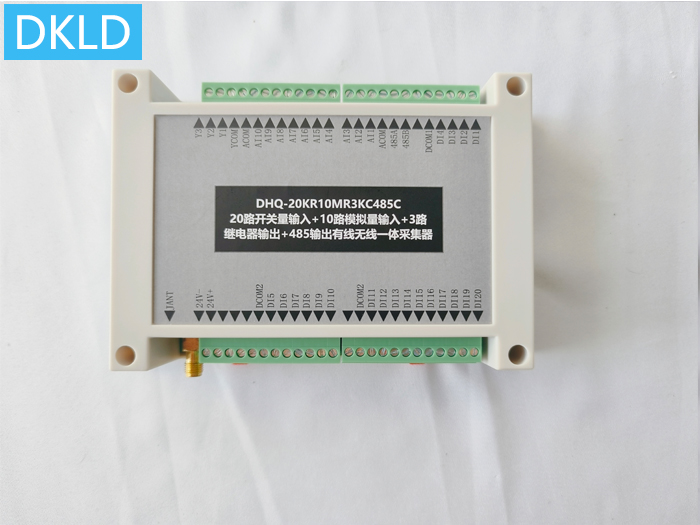

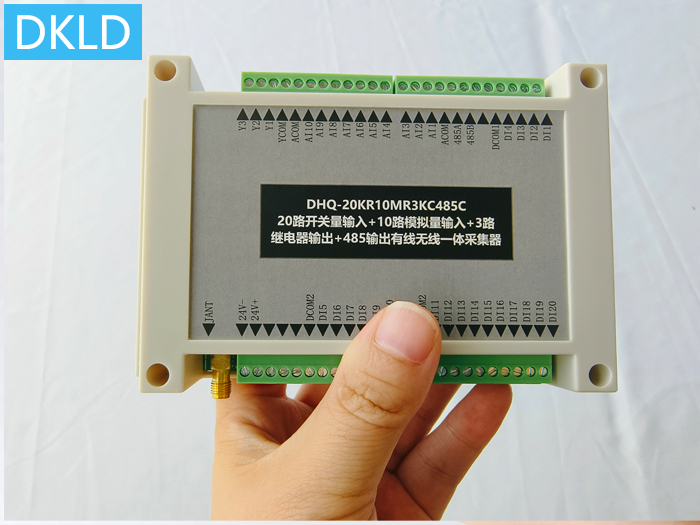

20路開關量輸入+10路模擬量輸入+3路繼電器輸出+485輸出有線無線一體采集器
尺寸：145*90*40mm
品牌:帝科萊德/DKLD
型號：DHQ-20KR10MR3KC485C
1、系統說明：支持20路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持10路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。訂貨時，
確定好需要幾路輸入，由廠家設置好再出廠。
DHQ-20KR10MR3KC485C采用RS485通訊接口。DHQ-20KR10MR3KC485C內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；
DHQ-20KR10MR3KC485C支持無線信號回傳，
特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

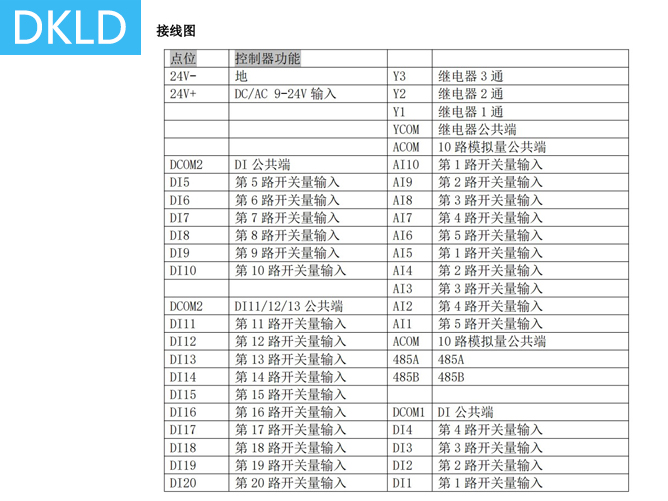

2、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。
開關量輸入接線：20路開關量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14/DI15/DI16/DI17/DI18/DI19/DI20，開關地接入DCOM。
3、空曠環境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。
4、應用領域
