南京帝淮壓濾機遙控器說明

壓濾機遙控器，整套包含1臺發射器+1臺接收器兩個部分，鑒于是礦井內的200米且有個中間直角轉彎的距離，本次定制按照500米距離定制進行，且需在轉彎處布局一臺信號中繼轉發器，即為A點（發射器端）和C點（接收器端）雖然不能直線看到，但A點和B點（拐角中繼轉發器），及B點和C點，都可以直線看到，保障了信號傳遞不受中間直角拐彎的影響。

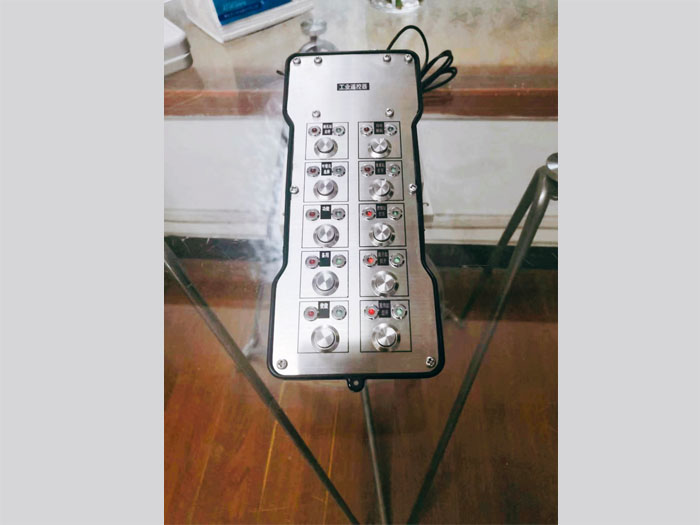

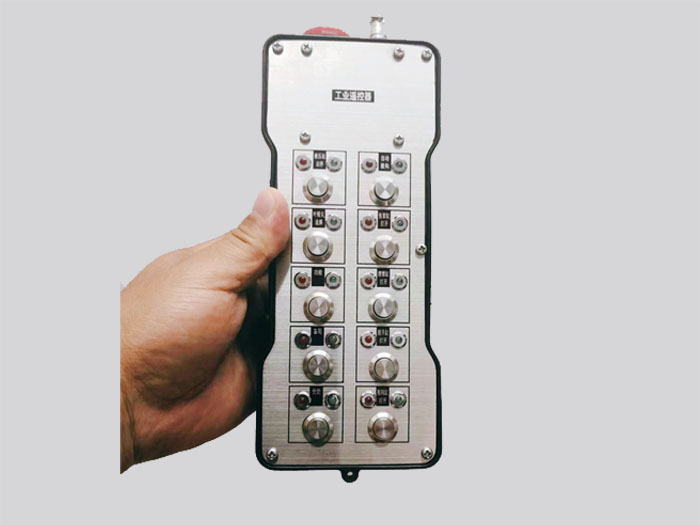

     發射器端按鈕布局及功能說明

1）8個點動且兩兩互鎖按鍵，分別為：左進、右進，點動且互鎖；左退、右退，點動且互鎖；前進、倒車，點動且互鎖；提升、下降，點動且互鎖；

2）2個自鎖按鍵，功能為：攪拌、開泵，自鎖且互鎖；

3）10個動作按鈕，每個對應1路單獨常開點繼電器輸出，任何1個按鍵按下時，在對應自身對應的按鍵輸出同時會另外對應1個公共繼電器輸出。

     此路公共繼電器應該只是針對8個點動式按鍵而言的吧？（待商定）

4）啟動+急停蘑菇頭旋鈕，啟動布局為旋轉開關或自鎖式按鍵，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！

    本次壓濾機遙控器產品非標定制型號DH-Z10F11K500M（DC24V/500米/1路繼電器共用/1發1收），其他電壓通過外置變壓器轉壓適配

     品牌:帝科萊德/DKLD

    信號中繼轉發器，產品型號DH-ZZJQ（DC24V/250米/收發傳遞），其他電壓通過外置變壓器轉壓適配！
