基本參數
|
品牌 |
帝淮科技 |
型號 |
DH-J7JD5ZS485 |
|
電壓 |
DC24V AC220V AC380VV |
功率 |
0.01KW |
|
加工定制 |
是 |
重量 |
1-2kg |
|
用途 |
海上石油鉆井平臺、石油鉆井機械等設備的無線遙控操作控制 |
產地 |
江蘇南京 |
詳細說明

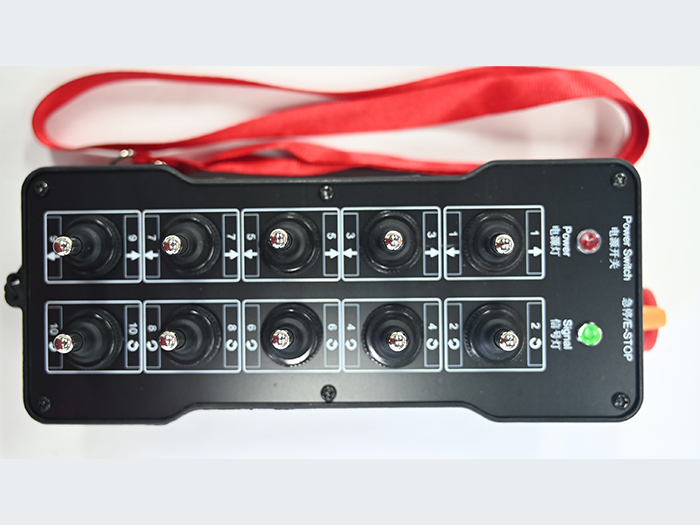

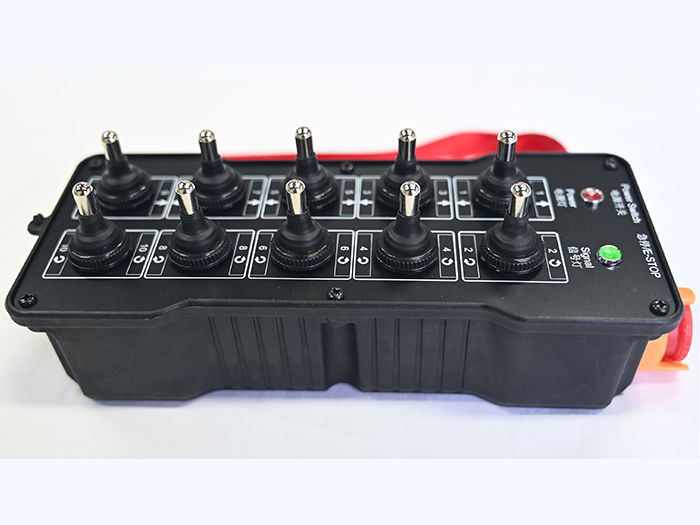

帝淮海上石油機械設備本安防爆遙控器說明
海上石油機械設備本安防爆遙控器，整套包含1臺發射器+1臺接收器2個部分，接收器設計為RS485輸出，與被控端控制器485接口Moudbus協議通信，除急停外，其他控制指令下發及反饋指令信息均通過485數據接口雙向交互，急停對應2路繼電器輸出含1路常開點+1路常閉點，接收器端總體功耗控制在5W以內。
本次防爆級別按照本安防爆EX ia IIA T4處理，發射器端設計為電路防爆功能類型，接收器端通過外置防爆箱達成防爆效果。
發射器端按鈕布局及功能說明
1）布局7個帶指示燈的按鍵，全部程序化設計為點動模式控制，不設定互鎖邏輯，對應接收器端輸出點動模式定值數字信號，便于后端控制器自定義處理。
指示燈的點亮與否具體是由按鍵按下決定，還是來自接收器端對應的輸出信號是否準確執行決定，待進一步商定！
2）布局2個狀態指示燈（建議2個），分別用于針對發射器端電量和接收器端電量情況的提醒提示，電量不足時亮紅燈，電量充滿時變綠燈。
3）4個單獨的指示燈，具體對應的文字標識待進一步商定，點亮與否由被控端控制器決定，接收器端對應4個定值保持模式數字信號輸入，給1號數值過來則1號燈點亮，給4號數值過來則4號燈點亮。
4）“鎖定/解鎖”按鈕1個，啟動+急停蘑菇頭旋鈕，啟動布局為旋轉開關或自鎖式按鍵，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次產品非標定制型號DH-J7JD5ZS485（DC24V/100米/RS485輸出/Moudbus協議/雙向），其他電壓通過外置變壓器轉壓適配！
