帝淮RS485接口輸出舞臺車遙控器說明
舞臺車遙控器，整套包含1臺發射器+1臺接收器，本次按照空曠環境下100米提供，接收器端設計為RS485接口輸出，與PLC端485接口以Moudbus協議通信，除急停對應的輸出外，其他按鈕均通過數據接口輸出，開關量為點動或保持模式定值數字信號輸出，模擬量為連續變化的數字信號輸出，急停對應2路繼電器輸出含1路常開點（常用）+1路常閉點（備用）。

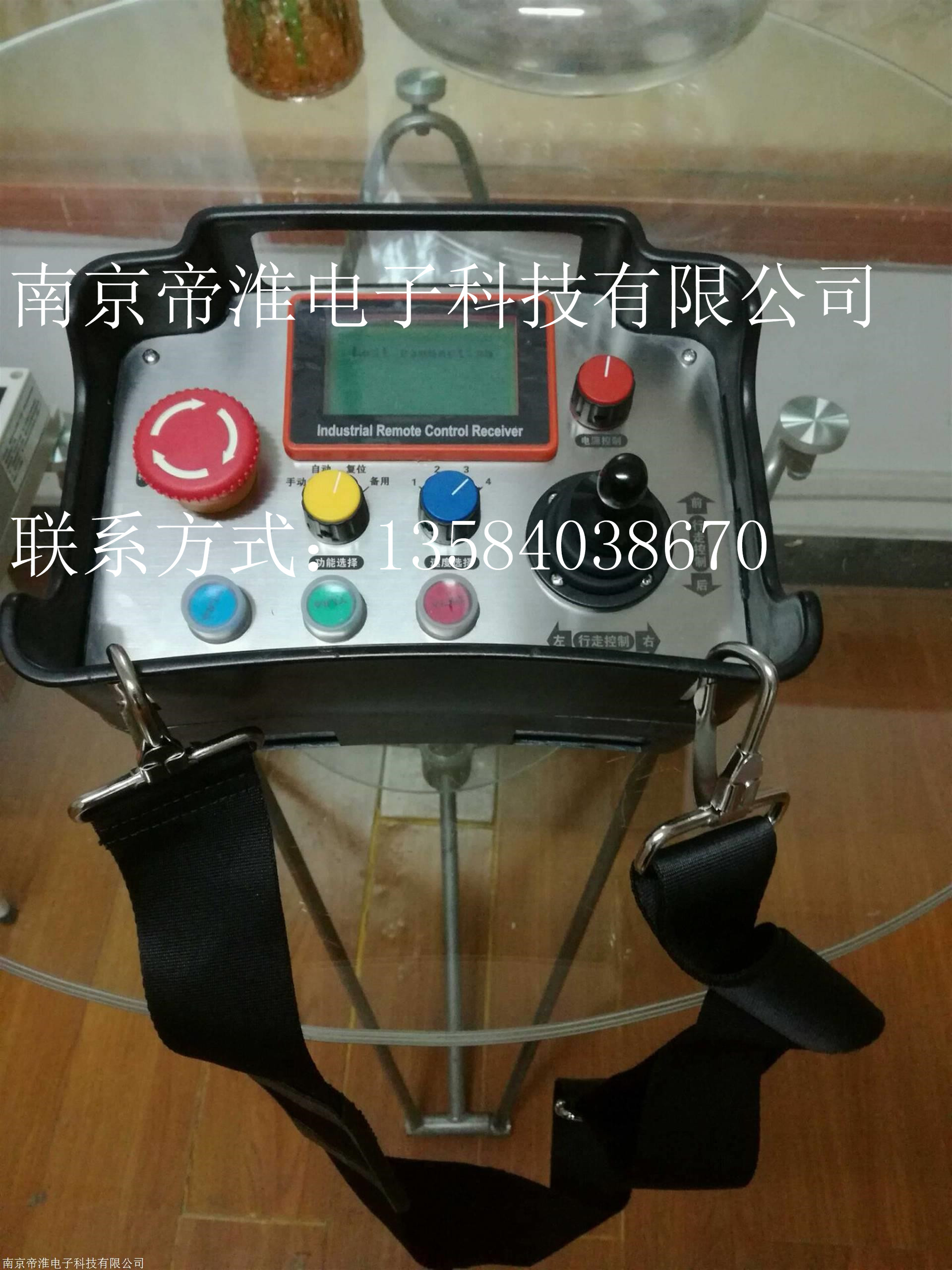

發射器端按鈕布局及功能說明
1）布局1個四方向開關量搖桿，用于控制小車底盤的前后左右開關量行走方向選擇，搖桿設計為垂直于X軸Y軸坐標平面7.5度角作為死區臨界點，避免稍微晃動就出現誤動作的可能性，且設定Y軸正負5度角以內均視為直線推動的目的，只有偏離超過5度角時，才視為要轉彎的目的，X軸正負5度角以內同理設計。對應接收器端4個自復位模式定值數字信號輸出。
2）布局1個編碼器調速旋鈕，用于調節隧道小車前后動力驅動的速度控制，且可以設置速度的定值保持，即為調速旋鈕旋轉到某個幅度時則保持不變化，即為定速控制。配合上面搖桿的方向控制中的調速動作。對應接收器端1路連續變化的數字信號輸出；每次開機后速度自動變?yōu)閺?開始。
3）1個“剎車”按鍵，點動模式控制，對應接收器端1路定值點動模式數字信號輸出；
4）雙向反饋：回傳數據3個包含“電壓”、“電流”、 “轉速”；
5）備用按鍵2個，全部設計為點動模式，且不設定互鎖邏輯，便于后端PLC自定義處理。
6）“鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
7） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次舞臺車遙控器非標定制型號DH-Z1M3F1Y4K485（DC24V/100米/RS485/1發1收/Moudbus協議），其他電壓通過外置變壓器轉壓適配！
