DK-10FD遙控器(10點10鍵10路全雙速工業遙控器開關量模式)
產品級別:工業級無線遙控器;
型號:DK-10FD工業遙控器;
工業遙控器(DK-10FD)參數及技術說明
作業控制距離:100米半徑范圍,完全空曠下;
外殼密封等級防護:IP65,防水防塵式,工業等級,完全杜絕水塵侵入,適于惡劣工況環境長期使用;
按鍵觸點壽命:百萬次點擊,彈簧伸拉式觸點;
工作溫度范圍:-25度-+75度;
收發供電方式:發射機供電采用DC3V,2節堿性5號干電池,接收機端供電可選AC220V、AC380V、AC36V、DC12V、DC24V、DC48V等,即為被控端設備控制電壓;
頻段范圍:417MHz-480MHz;
頻點組別:64個頻點,多套同環境采用不同頻點,避免相互干擾;
收發信號加密編碼:65536組(16+1bits),每套遙控器發射機與接收機采用唯一加密方式,唯一識別,不同遙控器即使同一頻點工作因識別碼不同,也不會串?dāng)_影響;
天線方式:發射機天線內置,接收機天線常規為內置,可按需配置外置延長吸盤天線,便于配電箱內部安裝時外引天線到配電箱外側;
頻點間隔:25KHz,精確隔開相鄰頻點,不因連續發射信號產生影響;
調制方式:FID(把基帶信號變換成傳輸信號的技術);
解調方式:FSK(二進制數據轉換成FSK信號傳輸,反過來又將接收到的FSK信號解調成二進制數據),抗噪聲與抗衰減性能良好;
外殼整機耐沖擊性良好:結構堅固,防震、抗摔、耐摩擦,可承受0倍加速度沖擊力,正常3米高自由落體無損壞;
DK-10FD遙控器(10點10鍵10路全雙速工業遙控器開關量模式)具體功能

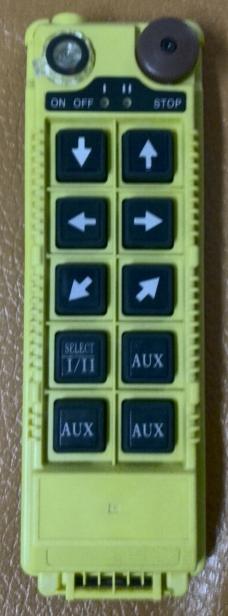

10個工作執行按鍵對應20路繼電器無源干接點輸出,動作執行鍵均為2段式,按到一半時為單速,按到底時為雙速,另有啟動+急停共同對應1路繼電器輸出,合計為21路開關量。啟動為旋轉式撥動鈕,且自帶指示燈,正常執行動作時閃綠燈,沒電時亮紅燈提醒更換電池,緊急急停為蘑菇頭旋鈕,遇有緊急情況瞬間拍下即可確保遙控器系統及被控端設備電源關掉,確保安全作業。10個動作執行鍵,常規為點動模式即手按著則執行手松開則停止,且按鍵之間每對2個按鍵做邏輯互鎖設定,非此即彼執行動作,如果兩個按鍵同時按下時,則對應接收機端4個繼電器均不輸出,因為此時程序邏輯是矛盾的。10路雙速開關量執行鍵,可以設定為自鎖模式,也可以設定為部分點動部分自鎖模式?？舍槍?fù)雜類工程機械設備設定特種程序功能。常規動作執行功能以雙梁雙鉤行車起重機應用為例:1號吊鉤上下左右及快速執行,2號吊鉤上下左右及雙速執行,大車前后快慢速執行,共為10個動作,DK-10FD工業遙控器上面4個按鍵用于1號吊鉤的上下左右控制,中間4個按鍵用于2號吊鉤的上下左右四個動作控制,最下邊2個按鍵用于控制大車前后動作。1號吊鉤動作執行時同時可以按下2號吊鉤執行機構中的任意動作,同時執行兩者聯動,也可以每個吊鉤單獨執行動作,或者1號吊鉤和2號吊鉤以及大車行走同時聯動執行。接收機端觸點熔爐250V/10A,可與交流接觸器或繼電器或PLC直接相連,接收機繼電器吸合斷開輸出直接控制交流接觸器的吸合斷開或被控端繼電器的吸合斷開或PLC的開關信號控制。
