石油鉆井平臺遙控器技術方案
瀏覽：2727 發布日期：2020/09/04 14:03:36
一、概述
石油鉆井平臺遙控器主要由遙控發射器、遙控接收器兩部分組成，通過與石油鉆井平臺控制器配合，實現纜繩上提、下放，電機正反轉、加減速等功能。該遙控器具有抗干擾能力強、人機界面友好、操作使用便捷等特點，可以廣泛應用于石油鉆井平臺中的變頻器、PLC等工業部件的控制，實現遠距離操作，提升安全生產、高效生產的經濟效益。
二、結構組成與功能
手持式發射器包括綜合處理器、無線跳頻模塊、按鈕組件、液晶顯示屏等部件，用于生成、傳輸、顯示控制指令。結構框圖如圖1所示。
圖1 手持發射機結構框圖
遙控接收器主要包括直流電源變換模塊、無線跳頻模塊、脈沖編碼調制模塊，具有接收、解析控制指令，生成模擬電壓控制量、開關控制量等功能，其結構框圖如圖2所示。
圖2 遙控接收機結構框圖
三、技術指標
(一)發射器指標
1.工作頻段中心頻率：2.4GHz
2.最大發射功率：100mW
3.遙控距離：300米（通視環境）
4.頻道數量：12
5.天線形式：內藏式或外置鞭狀天線
6.參數顯示載體：OLED液晶屏
7.參數顯示方式：圖形、數字綜合顯示
8.按鍵樣式：帶燈自復、自鎖防水按鍵
9.開關樣式：鑰匙開關
10.外殼防護等級：IP65
11.工作電源：3.7V鋰電池（內置、充電）
12.工作溫度：-30℃～+70℃
(二)接收器指標
1.工作頻段中心頻率：2.4GHz
2.接收靈敏度：-130dBm
3.頻道數量：12
4.天線形式：內藏式或外置鞭狀天線
5.工作電源：DC9V-36V
6.功耗：2 W
7.外殼防護等級：IP65
8.工作溫度：-40℃～+70℃
四、技術實現
(一)主要技術創新點
遙控器采用無線跳頻技術，設計無線收發模塊，實現復雜電磁環境下控制指令的可靠傳輸，解決了傳統工業控制現場信號易被干擾的難題，增強了安全生產的保障。
遙控器采用OLED主動發、AD采樣等技術，選用OLED液晶顯示屏和模數轉換模塊，實現了控制參數的圖形、數字雙重顯示，解決了傳統顯示方式不直觀、不易識別的難題，優化了工業生產中人機交互環境。
遙控器采用脈沖寬度調制、IO接口技術，設計了模擬電壓控制量、開關控制量輸出接口，實現了與變頻器、PLC等工業現場部件的無縫對接，進一步提升了原設備的操作便捷性。
(二)手持發射器面板示意圖

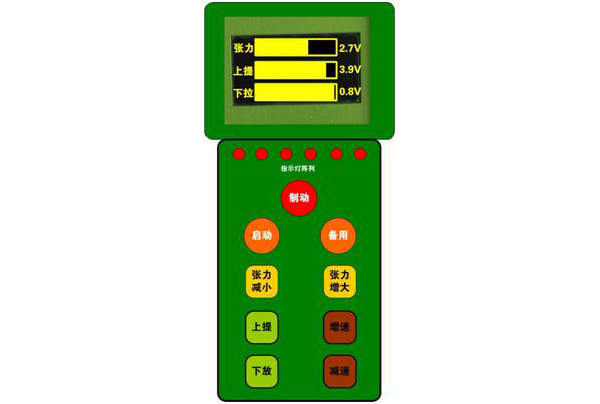

圖3 手持發射器面板示意圖
(三)產品實物參考圖
圖4 手持發射器實物參考樣圖
圖5 接收器實物參考樣圖
